产品概述
XBD-L型立式单级单吸消防泵组，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用，主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。
本司生产的XBD-L型消防泵组其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
产品特点
1、结构紧凑、体积小、外形美观，其立式结构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、运行平稳，噪音低，组件同心度高。
3、采用先进水力模型，效率高，性能出色。
4、轴封采用优质机械密封，具有耐磨损，无泄漏，使用寿命长等特点。
5、泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。
6、维修方便，毋须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。
技术参数
流量：5-100L/S；
压力：0.10-1.25Mpa；
功率：1.1-250KW；
转速：980-2900r/min；
口径：φ50-φ300；
温度范围：≤80℃。

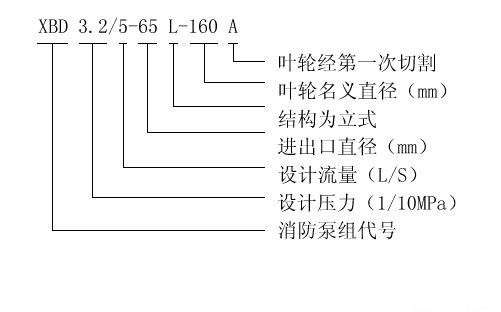

型号意义
机组的起动、运转和停车
起动
1，泵组用于有吸程场合，即进口为负压吋，应先向管路中进行灌水或用真空泵引水，使水充满整个泵和进口管路. 注意逬口管路必须密封.不得有漏气现象存在。（起动前严禁无进水起动必须先进水后起动）
2，关闭出口管上的闸阀及压力廿腚塞.以减小起动电流。
3，用手转动转子几圈，使轴承润滑并检査泵内叶轮和密封坏运转有无碰擦，如转不动.不应起动.直到找出故障原因为止。
4，试起动，电机转向应和泵上的箭头指向一致.打开计旋基。
5，当转子达到正常运转后.压力计显示出压力吋.逐渐打开出口闸阀，调节至所需工况。
运转
1，泵组在运转时.必须注意观察仪表读数.尽量使泵在铭牌规定的流量扬程附近工作.严防大流量运行.
2，定时检査电机电流值不应超过额定电流。
3，泵组的轴承溫度不得高于75℃，并不得超过外界温度35℃ 。
4，泵组在开始运转吋应放松頃料压盖.当膨胀石墨或填料完全膨胀后再调蹩到合适的程度。
5，易掁件磨损过大应及吋更換。―
6，发现异常现象.立即停机检査原因。
停车
1，关闭出水管路上的闸阀.关闭真空表旋塞。
2，停止电机，然后关闭压力廿旋塞。
3，如有冬季寒冷季节，应将泵内液体放尽.以免冻裂。
4，长期停止使用.应将泵拆卸.清洗上油，妥善保管。
| 故障现象 | 可能产生的原因 | 排除方法 |
| 水泵不吸水，压力表和真空表指针剧烈跳动 |
1，灌注引水不够
2，管路与仪表联接处漏气
3，吸程过高
|
1，检査底阀是否漏水，再灌足引水
2，拧紧漏气处
3，降低吸水高度
|
| 水泵不吸水，真空表指示高度真空 |
1，底阀没有打开或已堵塞
2，吸水管路阻力太大
3，过滤器堵塞
|
1，检査底阀
2，更换吸水管
3，清理过滤器
|
| 压力表有压力，但仍不出水 |
1，出水管阻力太大2，旋转方向不对
3，出口管阀门未开4，叶轮堵塞
|
1.检査或缩短水管
2，检査电机，两相互调
3，打开出口阀门清除叶轮内的污物
|
| 达不到设廿流量 |
1，有空气吸入
2，由于水位降低，淹没深度不够
3，叶轮内有异物堵塞
4，转子部分严重磨损
|
1，检査漏气部位并排除
2，延长吸水管，加深淹没深度
3，拆卸并清除异物
4，更換密封环
|
| 泵消耗功率过大 |
1，填料压得过紧，并发热
2，流量过大
3，回转体与壳体有碰擦
4，泵转承磨损
5，泵轴窖曲
|
1，适当放松
2，关小闸阀开度
3，修整
4，更换轴承
5，更换或校正
|
| 泵振动过大 |
1，叶轮局部有堵塞
2，叶轮破损
3，流量过小
4，泵轴与电动机不同心
5，轴承破损
6，混入空气，发生气蚀
|
1，拆卸渭除异物
2，更换
3，稍开出口阀
4，定点找正
5，更换
6，改变吸入位，改善吸水管
|
性能参数
|
型 号
|
流量Q
(L/s) |
出口压力
(MPa) |
转速n
(r/min) |
功率P
(Kw) |
效率η
(%) |
|
XBD3.0/5-50(65) |
5
|
0.30
|
2900
|
4
|
63
|
|
XBD3.2/5-50(65) |
0.32
|
||||
|
XBD3.4/5-50(65) |
0.34
|
||||
|
XBD4.6/5-50(65) |
5
|
0.46
|
2900
|
7.5
|
58
|
|
XBD4.8/5-50(65) |
0.48
|
||||
|
XBD5.0/5-50(65) |
0.50
|
||||
|
XBD7.6/5-50(65) |
5
|
0.76
|
2900
|
15
|
50
|
|
XBD7.8/5-50(65) |
0.78
|
||||
|
XBD8.0/5-50(65) |
0.80
|
||||
|
XBD11/5-50(65) |
5
|
1.10
|
2900
|
30
|
40
|
|
XBD12/5-50(65) |
1.20
|
||||
|
XBD12.5/5-50(65) |
1.25
|
||||
|
XBD3.0/10-65(80) |
10
|
0.30
|
2900
|
7.5
|
71
|
|
XBD3.2/10-65(80) |
0.32
|
||||
|
XBD3.4/10-65(80) |
0.34
|
||||
|
XBD4.6/10-65(80) |
10
|
0.46
|
2900
|
15
|
67
|
|
XBD4.8/10-65(80) |
0.48
|
||||
|
XBD5.0/10-65(80) |
0.50
|
||||
|
XBD7.6/10-65(80) |
10
|
0.76
|
2900
|
22
|
59
|
|
XBD7.8/10-65(80) |
0.78
|
||||
|
XBD8.0/10-65(80) |
0.80
|
||||
|
XBD11/10-65(80) |
10
|
1.10
|
2900
|
37
|
54
|
|
XBD12/10-65(80) |
1.20
|
||||
|
XBD12.5/10-65(80) |
1.25
|
||||
|
XBD3.0/25-80(100) |
25
|
0.30
|
2900
|
15
|
76
|
|
XBD3.2/25-80(100) |
0.32
|
||||
|
XBD3.4/25-80(100) |
0.34
|
||||
|
XBD4.6/25-80(100) |
25
|
0.46
|
2900
|
22
|
74
|
|
XBD4.8/25-80(100) |
0.48
|
||||
|
XBD5.0/25-80(100) |
0.50
|
||||
|
XBD7.6/25-80(100) |
25
|
0.76
|
2900
|
37
|
69
|
|
XBD7.8/25-80(100) |
0.78
|
||||
|
XBD8.0/25-80(100) |
0.80
|
||||
|
XBD11/25-80(100) |
25
|
1.10
|
2900
|
75
|
69
|
|
XBD12/25-80(100) |
1.20
|
||||
|
XBD12.5/25-80(100) |
1.25
|
||||
|
XBD13/25-80(100) |
25
|
1.30
|
2900
|
90
|
57
|
|
XBD14/25-80(100) |
1.40
|
||||
|
XBD15/25-80(100) |
1.50
|
||||
|
XBD3.0/45-100(125) |
45
|
0.30
|
2900
|
22
|
73
|
|
XBD3.2/45-100(125) |
0.32
|
||||
|
XBD3.4/45-100(125) |
0.34
|
||||
|
XBD4.6/45-100(125) |
45
|
0.46
|
2900
|
37
|
77
|
|
XBD4.8/45-100(125) |
0.48
|
||||
|
XBD5.0/45-100(125) |
0.50
|
||||
|
XBD7.6/45-100(125) |
45
|
0.76
|
2900
|
55
|
80
|
|
XBD7.8/45-100(125) |
0.78
|
||||
|
XBD8.0/45-100(125) |
0.80
|
||||
|
XBD11/45-100(125) |
45
|
1.10
|
2900
|
90
|
70
|
|
XBD12/45-100(125) |
1.20
|
||||
|
XBD12.5/45-100(125) |
1.25
|
||||
|
XBD2.8/55-150(200) |
55
|
0.28
|
1450
|
30
|
78
|
|
XBD3.0/55-150(200) |
0.30
|
||||
|
XBD3.2/55-150(200) |
0.32
|
||||
|
XBD4.6/55-150(200) |
55
|
0.46
|
1450
|
45
|
75
|
|
XBD4.8/55-150(200) |
0.48
|
||||
|
XBD5.0/55-150(200) |
0.50
|
||||
|
XBD7.6/55-150 |
55
|
0.76
|
2900
|
75
|
76
|
|
XBD7.8/55-150 |
0.78
|
||||
|
XBD8.0/55-150 |
0.80
|
||||
|
XBD11/55-150 |
55
|
1.10
|
2900
|
110
|
73
|
|
XBD12/55-150 |
1.20
|
||||
|
XBD12.5/55-150 |
1.25
|
||||
|
XBD13/55-150 |
45
|
1.30
|
2900
|
110
|
80
|
|
XBD14/55-150 |
1.40
|
||||
|
XBD15/55-150 |
1.50
|
||||
|
XBD4.6/100-200 |
100
|
0.46
|
1450
|
75
|
81
|
|
XBD4.8/100-200 |
0.48
|
||||
|
XBD5.0/100-200 |
0.50
|
||||
|
XBD3.0/150-250 |
150
|
0.30
|
1450
|
75
|
80
|
|
XBD3.2/150-250 |
0.32
|
||||
|
XBD3.4/150-250 |
0.34
|
||||
|
XBD4.6/140-250 |
140
|
0.46
|
1450
|
90
|
72
|
|
XBD4.8/140-250 |
0.48
|
||||
|
XBD5.0/140-250 |
0.50
|
||||
|
XBD2.4/200-300 |
200
|
0.24
|
970
|
75
|
81
|
|
XBD2.6/200-300 |
0.26
|
||||
|
XBD2.8/200-300 |
0.28
|
||||
|
XBD2.8/200-300(350) |
200
|
0.28
|
1450
|
90
|
84
|
|
XBD3.0/200-300(350) |
0.30
|
||||
|
XBD3.2/200-300(350) |
0.32
|
||||
|
XBD4.0/200-300 |
200
|
0.40
|
970
|
132
|
84
|
|
XBD4.2/200-300 |
0.42
|
||||
|
XBD4.4/200-300 |
0.44
|
||||
|
XBD4.6/160-300 |
160
|
0.46
|
1450
|
110
|
78
|
|
XBD4.8/160-300 |
0.48
|
||||
|
XBD5.0/160-300 |
0.50
|
||||
|
XBD4.6/200-350 |
200
|
0.46
|
1450
|
160
|
83
|
|
XBD4.8/200-350 |
0.48
|
||||
|
XBD5.0/200-350 |
0.50
|
||||
|
XBD2.8/300-400 |
300
|
0.28
|
1450
|
132
|
76
|
|
XBD3.0/300-400 |
0.30
|
||||
|
XBD3.2/300-400 |
0.32
|
||||
|
XBD2.8/330-500 |
330
|
0.28
|
1450
|
160
|
78
|
|
XBD3.0/330-500 |
0.30
|
||||
|
XBD3.2/330-500 |
0.32
|
