便拆式管道离心泵概述
-
ISGB型便拆立式管道离心泵是在ISG型泵的基础上开发成功的一种结构新颖，技术先进的产品。该立式便拆式管道离心泵告别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑，解决了原来立式泵靠电机轴承支撑的不足之处；采用优秀水力模型的叶轮，消除了原立式泵轴向力大的不足之处；电机采用Y系列标准通用电机，解决原立式泵加长轴电机配套更换难的问题；同时100%的便拆结构，解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。
-
便拆式管道离心泵与国内同类产品相比，具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等，无可代替的优点。在立式泵系列产品中属国内前列，各项技术居国内领先，是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规各种离心泵的理想产品。
-
便拆式管道离心泵产品特点
-
1、立式结构，安装调试方便，独特设计的电机和泵体采用联接体联接，同心度高、加工精度高，占地面积大大减少，缩减了泵房建筑投资30%-60%。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感，使产生品焕发艺术的魅力，可以和国外著名厂家立式泵媲美。
-
2、配用国内著名厂家生产的Y系列标准通用电机，运行平稳、噪音极低。
-
3、轴承采用国际著名品牌精密轴承，精度高、可靠性好、寿命长。
-
4、叶轮采用90年代优秀可自平衡轴向力的水力模型，使得泵轴承和机械密封使用寿命大大延长。
-
5、电机轴承座内的轴承都配有加油孔和放油孔，对轴承的维护保养十分方便。
-
6、可拆卸硬性中间联轴器，使泵起动无振动、无噪音，旋转部件设有可靠的安全防护罩，安全性极好。
-
7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成，耐高温、高压，运行寿命长，无渗漏，对轴无磨损，保证工作环境整洁。
-
8、泵盖结构设计独特，只要卸下硬性中间联轴器、泵盖螺母，即可十分轻松便取出轴承座。泵盖、泵轴、叶轮等给合件，进行更换机械密封和叶轮，而不必拆卸电机、泵体和管道，维修方便快捷。
便拆式管道离心泵主要用途
1、ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。
2、IRG（GRG）型立式热水（高温）循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及采暖系统循环用泵，IRG型使用温度T<120℃，GRG型使用温度T<240℃。
3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～120℃。
4、YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃～+120℃。
便拆式管道离心泵工作条件
1、泵系统高工作压力为1.6MPa，即泵吸入口压力+泵扬程≤1.6MPA（泵扬程工作压力大于1.6MPa时应在订货另行提出，以便在制造时泵的过流部件和联接部件采用铸钢）。
2、输送介质为清水或物理化学性质类似清水的其它液体。（输送介质带有细小颗粒的应在订货时另行说明，以便装配耐磨式机械密封）。
3、环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%

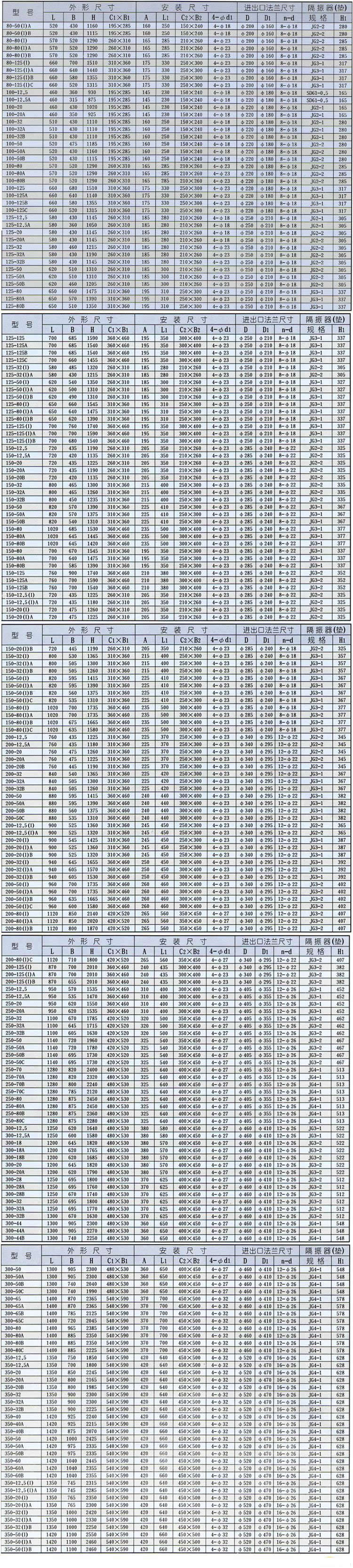

性能参数
型号
流量Q
扬程(m)
效率（%）
转速（r/min）
电机功率（kW）
必需汽蚀余量（NPSH）r
重量（kg）
(m3/h)
(L/S)
15-80
1.5
0.42
8
34
2800
0.18
2.3
17
20-110
2.5
0.69
15
34
2800
0.37
2.3
25
20-160
2.5
0.69
32
25
2900
0.75
2.3
29
25-110
4
1.11
15
42
2900
0.55
2.3
26
25-1254
4
1.11
20
36
2900
0.75
2.3
28
25-125A
3.6
1.0
16
35
2900
0.55
2.3
27
25-160
4
1.11
32
32
2900
1.5
2.3
39
25-160A
3.7
1.03
28
31
2900
1.1
2.3
34
32-100
4.5
12.5
12.5
44
2900
0.55
2.0
27
32-100(I)
6.3
1.75
12.5
54
2900
0.75
2.0
32
32-125
5
1.39
20
44
2900
0.75
2.3
28
32-125A
4.5
1.25
16
43
2900
0.55
2.3
28
32-160
6.5
5
32
44
2900
1.5
2.3
39
32-160A
4
1.1
25
34
2900
1.1
2.0
38
32-160(I)
6.3
1.75
32
40
2900
2.2
2.0
47
32-200
4.5
12.5
50
32
2900
3
2.0
55
32-200(I)
6.3
1.75
50
33
2900
4
2.0
43
32-200A
4
1.11
44
40
2900
2.2
2.0
74
40-100
6.3
1.75
12.5
54
2900
0.55
2.3
32
40-100A
5.6
1.56
10
52
2900
0.37
2.3
32
40-125
6.3
1.75
20
46
2900
1.1
2.3
34
40-125A
5.6
1.56
16
45
2900
0.75
2.3
33
40-160
6.3
1.75
32
40
2900
2.2
2.3
47
40-160A
5.9
1.64
28
39
2900
1.5
2.3
43
40-160B
5.5
1.53
24
38
2900
1.1
2.3
38
40-200
6.3
1.75
50
33
2900
4
2.3
74
40-200A
5.9
1.64
44
31
2900
3
2.3
62
40-200B
5.3
1.47
36
29
2900
2.2
2.3
52
40-250
6.3
1.75
80
28
2900
7.5
2.3
105
40-250A
5.9
1.64
70
28
2900
5.5
2.3
98
40-250B
5.5
1.53
60
27
2900
4
2.3
77
40-100(I)
12.5
3.47
12.5
62
2900
1.1
2.3
34
40-100(I)A
11
3.05
10
60
2900
0.75
2.3
32
40-125(I)
12.5
347
20
58
2900
1.5
2.3
38
40-125(I)A
11
3.05
16
57
2900
1.1
2.3
33
型号
流量Q
扬程(m)
效率（%）
转速（r/min）
电机功率（kW）
必需汽蚀余量（NPSH）r
重量（kg）
(m3/h)
(L/S)
40-160(I)
12.5
3.47
32
52
2900
3
2.3
56
40-160(I)A
11.7
3.25
28
51
2900
2.2
2.3
47
40-160(I)B
10.4
2.89
22
50
2900
1.5
2.3
43
40-200(I)
12.5
3.47
50
46
2900
5.5
2.3
85
40-200(I)A
11.7
3.25
44
45
2900
4
2.3
75
40-200(I)B
10.6
2.94
36
44
2900
3
2.3
63
40-250(I)
12.5
3.47
80
38
2900
11
2.3
145
40-250(I)A
11.6
3.22
70
38
2900
7.5
2.3
95
40-250(I)B
10.8
3.0
60
37
2900
5.5
2.3
94
40-250(I)C
10.0
2.78
52
36
2900
5.5
2.3
88
50-100
12.5
3.47
12.5
62
2900
1.1
2.3
36
50-100A
11
3.05
10
60
2900
0.75
2.3
35
50-125
12.5
3.47
20
58
2900
1.5
2.3
43
50-125A
11
3.05
16
57
2900
1.1
2.3
38
50-160
12.5
3.47
32
52
2900
3
2.3
59
50-160A
11.7
3.25
28
51
2900
2.2
2.3
51
50-160B
10.4
2.89
22
50
2900
1.5
2.3
47
50-200
12.5
3.47
50
46
2900
5.5
2.3
101
50-200A
11.7
3.25
44
45
2900
4
2.3
80
50-200B
10.6
2.94
36
44
2900
3
2.3
68
50-250
12.5
3.47
80
38
2900
11
2.3
160
50-250A
11.6
3.22
70
38
2900
7.5
2.3
115
50-250B
10.8
3.0
60
37
2900
5.5
2.3
114
50-250C
10.0
2.78
52
36
2900
5.5
2.3
108
50-100(I)
25
6.94
12.5
69
2900
1.5
2.5
41
50-100(I)A
22.3
6.19
10
67
2900
1.1
2.5
36
50-125(I)
25
6.94
20
68
2900
3
2.5
56
50-125(I)A
22.3
6.19
16
66
2900
2.2
2.5
48
50-160(I)
25
6.94
32
63
2900
4
2.5
72
50-160(I)A
23.4
6.5
28
62
2900
3
2.5
71
50-160(I)B
21.6
6.0
24
58
2900
2.2
2.5
59
50-200(I)
25
6.94
50
58
2900
7.5
2.5
108
50-200(I)A
23.5
6.53
44
57
2900
5.5
2.5
107
50-200(I)B
21.8
6.06
38
55
2900
4
2.5
100
50-250(I)
25
6.94
80
50
2900
15
2.5
175
型号
流量Q
扬程(m)
效率（%）
转速（r/min）
电机功率（kW）
必需汽蚀余量（NPSH）r
重量（kg）
(m3/h)
(L/S)
50-250（IA）
23.4
6.5
70
50
2900
11
2.5
165
50-250（I）B
21.6
6.0
60
49
2900
7.5
2.5
165
50-315（I）
25
6.94
125
40
2900
30
2.5
310
50-315（I）A
23.7
6.58
113
40
2900
22
2.5
245
50-315（I）B
22.5
6.25
101
39
2900
18.5
2.5
215
50-315（I）C
20.6
5.72
85
38
2900
15
2.5
195
65-100
25
6.94
12.5
69
2900
1.5
2.5
46
65-100A
22.3
6.19
10
67
2900
1.1
2.5
41
65-125
25
6.94
20
68
2900
3
2.5
58
65-125A
22.3
6.19
16
66
2900
2.2
2.5
49
65-160
25
6.94
32
63
2900
4
2.5
75
65-160A
23.4
6.5
28
62
2900
3
2.5
75
65-160B
21.6
6.0
24
58
2900
2.2
2.5
63
65-200
25
6.94
50
58
2900
7.5
2.5
107
65-200A
23.5
6.53
44
57
2900
5.5
2.5
107
65-200B
21.8
6.06
38
55
2900
4
2.5
100
65-250
25
6.94
80
50
2900
15
2.5
180
65-250A
23.4
6.5
70
50
2900
11
2.5
170
65-250B
21.6
6.0
60
49
2900
7.5
2.5
170
65-315
25
6.94
125
40
2900
30
2.5
320
65-315A
23.7
6.58
113
40
2900
22
2.5
255
65-315B
22.5
6.25
101
39
2900
18.5
2.5
225
65-315C
20.6
5.72
85
38
2900
15
2.5
205
65-100（I）
50
13.9
12.5
73
2900
3
3.0
63
65-100（I）A
44.7
12.4
10
72
2900
2.2
3.0
53
65-125（I）
50
13.9
20
72.5
2900
5.5
3.0
99
65-125（I）A
45
12.5
16
71
2900
4
3.0
78
65-160（I）
50
13.9
32
71
2900
7.5
3.0
103
65-160（I）A
46.7
13.0
28
70
2900
5.5
3.0
103
65-160（I）B
43.3
12.0
24
69
2900
4
3.0
97
65-200（I）
50
13.9
50
67
2900
15
3.0
176
65-200（I）A
47
13.1
44
66
2900
11
3.0
166
65-200（I）B
43.5
12.1
38
65
2900
7.5
3.0
114
65-250（I）
50
13.9
80
59
2900
22
3.0
235
65-250（I）A
46.7
13.0
70
59
2900
18.5
3.0
205
型号
流量Q
扬程(m)
效率（%）
转速（r/min）
电机功率（kW）
必需汽蚀余量（NPSH）r
重量（kg）
(m3/h)
(L/S)
80-250（I）
100
27.8
80
69
2900
37
4.0
330
80-250（I）A
93.5
26.0
70
68
2900
30
4.0
315
80-250（I）B
87
24.2
60
66
2900
22
4.0
315
80-315（I）
100
27.8
125
66
2900
75
4.0
675
80-315（I）A
95
26.4
113
66
2900
55
4.0
535
80-315（I）B
90
25
101
65
2900
45
4.0
420
80-315（I）C
82
22.8
85
63
2900
37
4.0
36
100-100
100
27.8
12.5
76
2900
5.5
4.5
113
100-100A
89
47
10
74
2900
4
4.5
91
100-125
100
27.8
20
76
2900
11
4.5
169
100-125A
89
24.7
16
74
2900
7.5
4.5
118
100-160
100
27.8
32
76
2900
15
4.5
191
100-160A
93.5
26.0
28
74
2900
11
4.5
181
100-160B
86.6
24.1
24
72
2900
7.5
4.5
181
100-200
100
27.8
50
74
2900
22
4.0
245
100-200A
93.5
26.0
44
73
2900
18.5
4.0
215
100-200B
87
24.2
38
71
2900
15
4.0
193
100-250
100
27.8
80
69
2900
37
4.0
345
100-250A
93.5
26.0
70
68
2900
30
4.0
330
100-250B
87
24.2
60
66
2900
22
4.0
330
100-315
100
27.8
125
66
2900
75
4.0
689
100-315A
95
26.4
113
66
2900
55
4.0
549
100-315B
90
25
101
65
2900
45
4.0
439
100-315C
82
22.8
85
63
2900
37
4.0
385
100-100（I）
160
44.4
12.5
73
2900
11
4.5
115
100-125（I）
160
44.4
20
74
2900
15
4.5
168
100-125（I）A
140
39
17
72
2900
11
4.5
168
100-160（I）
160
44.4
32
79
2900
22
5.6
210
100-160（I）A
140
39
28
76
2900
18.5
5.0
210
100-200（I）
160
44.4
50
79
2900
37
5.2
402
100-200（I）A
140
39
45
74
2900
30
4.5
395
100-200（I）B
100
27.8
40
72
2900
22
4.5
360
100-250（I）
160
44. 4
80
77
2900
55
4.8
560
100-250（I）A
140
39
72
72
2900
45
4.5
420
100-250（I）B
100
27.8
65
70
2900
37
4.5
400
型号
流量Q
扬程(m)
效率（%）
转速（r/min）
电机功率（kW）
必需汽蚀余量（NPSH）r
重量（kg）
(m3/h)
(L/S)
100-350
100
27.8
153.6
57
2900
90
4.0
950
100-350A
87
24.2
142
75
2900
75
4.0
830
100-350B
82
22.8
135
75
2900
55
4.0
600
125-100
160
44.4
12.5
82
2900
11
4.0
180
125-100A
143
39.7
10
77
2900
7.5
4.0
125
125-125
160
44.4
20
80
2900
15
4.0
220
125-125A
143
39.7
16
77
2900
11
4.0
210
125-160
160
4.4
32
78
2900
22
4.0
265
125-160A
150
41.7
28
76
2900
18.5
4.0
230
125-160B
138
38.3
24
73
2900
15
4.0
215
125-200
160
44.4
50
77
2900
37
5.5
395
125-200A
150
41.7
44
76
2900
30
5.5
380
125-200B
138
38.3
37.5
75
2900
22
5.5
320
125-250
160
44.4
80
75
2900
55
5.5
580
125-250A
150
41.7
70
74
2900
45
5.5
490
125-250B
138
38.3
60
73
2900
37
5.5
430
125-315
160
44.7
125
70
2900
90
5.5
790
125-315A
150
41.7
110
70
2900
75
5.5
710
125-315B
143
39.7
100
69
2900
75
5.5
705
125-315C
134
37.2
88
67
2900
55
5.5
585
150-125
160
44.4
24
76
2900
11
4.0
210
150-125A
150
41.7
16
77
2900
7.5
4.0
130
150-160
160
44.4
32
75
2900
22
4.0
270
150-160A
150
41.7
28
76
2900
18.5
4.0
230
150-160B
140
39
24
73
2900
15
4.0
220
150-200
200
55.6
12.5
78
1450
15
3.0
265
150-200A
176
49.7
10
76
1450
11
3.0
244
150-200B
140
39
38
75
1450
22
4.0
275
150-250
200
55.6
20
79
1450
18.5
3.0
300
150-250A
184.4
51.2
17
78
1450
15
3.0
262
150-250B
167
46.4
14
76
1450
11
3.0
241
150-315
20
55.6
32
78
1450
30
2.5
410
150-315A
187
51.9
28
77
1450
22
3.5
335
150-315B
173
48.1
24
76
1450
18.5
3.5
315
150-350
160
44.4
150
80
2900
110
5.5
970
型号
流量Q
扬程(m)
效率（%）
转速（r/min）
电机功率（kW）
必需汽蚀余量（NPSH）r
重量（kg）
(m3/h)
(L/S)
65-250（I）B
43.3
12.0
60
58
2900
15
3.0
180
65-315（I）
50
13.9
125
54
2900
37
3.0
350
65-315（I）A
46.5
12.9
110
54
2900
30
3.0
335
65-315（I）B
44.5
12.4
100
53
2900
30
3.0
335
65-315（I）C
41
11.4
85
51
2900
22
3.0
270
80-100
50
13.9
12.5
73
2900
3
3.0
63
80-100A
44.7
12.5
10
72
2900
2.2
3.0
54
80-125
50
13.9
20
72.5
2900
5.5
3.0
99
80-125A
45
12.5
16
71
2900
4
3.0
79
80-160
50
13.9
32
71
2900
7.5
3.0
105
80-160A
46.7
13.0
28
70
2900
5.5
3.0
105
80-160B
43.3
12.0
24
69
2900
4
3.0
98
80-200
50
13.9
50
67
2900
15
3.0
175
80-200A
47
13.1
44
66
2900
11
3.0
165
80-200B
43.5
12.1
38
65
2900
7.5
3.0
115
80-250
50
13.9
80
59
2900
22
3.0
240
80-250A
46.7
13.0
70
59
2900
18.5
3.0
210
80-250B
43.3
12.0
60
58
2900
15
3.0
185
80-315
50
13.9
125
54
2900
37
3.0
355
80-315A
46.5
12.9
110
54
2900
30
3.0
340
80-315B
44.5
12.4
100
53
2900
30
3.0
340
80-315C
41
11.4
85
51
2900
22
3.0
275
80-350
50
13.9
150
66
2900
55
3.0
570
80-350A
44.5
12.4
142
65
2900
45
3.0
470
80-350B
41
11.4
135
63
2900
37
3.0
440
80-100（I）
100
27.8
12.5
76
2900
5.5
4.5
108
80-100（I）A
89
24.7
10
74
2900
4
4.5
87
80-125（I）
100 100 100
27.8
20
76
11
4.5
163
80-125（I）A
89
24.7
16
74
2900
7.5
4.5
113
80-160（I）
100
27.8
32
76
2900
15
4.5
184
80-160（I）A
93.5
26.0
28
74
2900
11
4.5
174
80-160（I）B
86.6
24.1
24
72
2900
7.5
4.5
174
80-200（I）
100
27.8
50
74
2900
22
4.5
251
80-200（I）A
93.5
26.0
44
73
2900
18.5
4.5
220
80-200（I）B
87
24.2
38
71
2900
15
4.5
198
型号
流量Q
扬程(m)
效率（%）
转速（r/min）
电机功率（kW）
必需汽蚀余量（NPSH）r
重量（kg）
(m3/h)
(L/S)
80-250（I）
100
27.8
80
69
2900
37
4.0
330
80-250（I）A
93.5
26.0
70
68
2900
30
4.0
315
80-250（I）B
87
24.2
60
66
2900
22
4.0
315
80-315（I）
100
27.8
125
66
2900
75
4.0
675
80-315（I）A
95
26.4
113
66
2900
55
4.0
535
80-315（I）B
90
25
101
65
2900
45
4.0
420
80-315（I）C
82
22.8
85
63
2900
37
4.0
36
100-100
100
27.8
12.5
76
2900
5.5
4.5
113
100-100A
89
47
10
74
2900
4
4.5
91
100-125
100
27.8
20
76
2900
11
4.5
169
100-125A
89
24.7
16
74
2900
7.5
4.5
118
100-160
100
27.8
32
76
2900
15
4.5
191
100-160A
93.5
26.0
28
74
2900
11
4.5
181
100-160B
86.6
24.1
24
72
2900
7.5
4.5
181
100-200
100
27.8
50
74
2900
22
4.0
245
100-200A
93.5
26.0
44
73
2900
18.5
4.0
215
100-200B
87
24.2
38
71
2900
15
4.0
193
100-250
100
27.8
80
69
2900
37
4.0
345
100-250A
93.5
26.0
70
68
2900
30
4.0
330
100-250B
87
24.2
60
66
2900
22
4.0
330
100-315
100
27.8
125
66
2900
75
4.0
689
100-315A
95
26.4
113
66
2900
55
4.0
549
100-315B
90
25
101
65
2900
45
4.0
439
100-315C
82
22.8
85
63
2900
37
4.0
385
100-100（I）
160
44.4
12.5
73
2900
11
4.5
115
100-125（I）
160
44.4
20
74
2900
15
4.5
168
100-125（I）A
140
39
17
72
2900
11
4.5
168
100-160（I）
160
44.4
32
79
2900
22
5.6
210
100-160（I）A
140
39
28
76
2900
18.5
5.0
210
100-200（I）
160
44.4
50
79
2900
37
5.2
402
100-200（I）A
140
39
45
74
2900
30
4.5
395
100-200（I）B
100
27.8
40
72
2900
22
4.5
360
100-250（I）
160
44. 4
80
77
2900
55
4.8
560
100-250（I）A
140
39
72
72
2900
45
4.5
420
100-250（I）B
100
27.8
65
70
2900
37
4.5
400
型号
流量Q
扬程(m)
效率（%）
转速（r/min）
电机功率（kW）
必需汽蚀余量（NPSH）r
重量（kg）
(m3/h)
(L/S)
100-350
100
27.8
153.6
57
2900
90
4.0
950
100-350A
87
24.2
142
75
2900
75
4.0
830
100-350B
82
22.8
135
75
2900
55
4.0
600
125-100
160
44.4
12.5
82
2900
11
4.0
180
125-100A
143
39.7
10
77
2900
7.5
4.0
125
125-125
160
44.4
20
80
2900
15
4.0
220
125-125A
143
39.7
16
77
2900
11
4.0
210
125-160
160
4.4
32
78
2900
22
4.0
265
125-160A
150
41.7
28
76
2900
18.5
4.0
230
125-160B
138
38.3
24
73
2900
15
4.0
215
125-200
160
44.4
50
77
2900
37
5.5
395
125-200A
150
41.7
44
76
2900
30
5.5
380
125-200B
138
38.3
37.5
75
2900
22
5.5
320
125-250
160
44.4
80
75
2900
55
5.5
580
125-250A
150
41.7
70
74
2900
45
5.5
490
125-250B
138
38.3
60
73
2900
37
5.5
430
125-315
160
44.7
125
70
2900
90
5.5
790
125-315A
150
41.7
110
70
2900
75
5.5
710
125-315B
143
39.7
100
69
2900
75
5.5
705
125-315C
134
37.2
88
67
2900
55
5.5
585
150-125
160
44.4
24
76
2900
11
4.0
210
150-125A
150
41.7
16
77
2900
7.5
4.0
130
150-160
160
44.4
32
75
2900
22
4.0
270
150-160A
150
41.7
28
76
2900
18.5
4.0
230
150-160B
140
39
24
73
2900
15
4.0
220
150-200
200
55.6
12.5
78
1450
15
3.0
265
150-200A
176
49.7
10
76
1450
11
3.0
244
150-200B
140
39
38
75
1450
22
4.0
275
150-250
200
55.6
20
79
1450
18.5
3.0
300
150-250A
184.4
51.2
17
78
1450
15
3.0
262
150-250B
167
46.4
14
76
1450
11
3.0
241
150-315
20
55.6
32
78
1450
30
2.5
410
150-315A
187
51.9
28
77
1450
22
3.5
335
150-315B
173
48.1
24
76
1450
18.5
3.5
315
150-350
160
44.4
150
80
2900
110
5.5
970
型号
流量Q
扬程(m)
效率（%）
转速（r/min）
电机功率（kW）
必需汽蚀余量（NPSH）r
重量（kg）
(m3/h)
(L/S)
150-350A
150
41.7
142
70
2900
90
5.5
790
150-350B
140
39
135
76
2900
75
5.5
705
150-400
200
55.6
50
75
1450
45
3.5
490
150-400A
187
51.9
44
74
1450
37
3.5
454
150-400B
174
48.3
38
73
1450
30
3.5
435
150-400C
160
44.4
32
71
1450
22
3.5
365
150-250(I)
200
55.6
80
76
2900
75
4.5
702
150-250(I)A
187
51.9
70
75
2900
55
4.5
561
150-250(I)B
173
48.1
60
74
2900
45
4.5
460
150-315(I)
20
55.6
125
73
2900
110
4.5
980
150-315(I)A
187
51.9
110
72
2900
90
4.5
800
150-315(I)B
173
48.1
95
70
2900
75
4.5
724
200-200
200
55.6
12.5
78
1450
15
3.0
265
200-200A
179
49.7
10
76
1450
11
3.0
244
200-250
200
55.6
20
79
1450
18.5
3.0
305
200-250A
184.4
51.2
17
78
1450
15
3.0
267
200-250B
167
46.4
14
76
1450
11
3.0
246
200-315
200
55.6
32
78
1450
30
3.5
417
200-315A
189
51.9
28
77
1450
22
3.5
342
200-315B
173
48.1
24
76
1450
18.5
3.5
322
200-400
200
55.6
50
75
1450
45
3.5
498
200-400A
187
51.9
44
74
1450
37
3.5
462
200-400B
174
48.6
38
73
1450
30
3.5
443
200-400C
160
44.4
32
71
1450
22
3.5
373
200-200(I)
400
111.1
12.5
80
1450
22
4.0
382
200-200(I)A
358
99.4
10
78
1450
18.5
4.0
346
200-250(I)
400
111.4
20
80
1450
30
4.0
475
200-250(I)A
358
99.6
14
78
1450
22
4.0
405
200-250(I)B
322
89.4
13
75
1450
18.5
4.0
387
200-315(I)
400
111.4
32
80
1450
55
4.0
675
200-315(I)A
374
103.9
28
79
1450
45
4.0
560
300-315(I)B
346
96.1
24
78
1450
37
4.0
535
200-400(I)
400
111.4
50
81
1450
75
4.0
830
200-400(I)A
374
103.9
44
80
1450
75
4.0
830
200-400(I)B
346
96.1
38
78
1450
55
5.0
685
200-400(I)C
320
88.9
32
76
1450
45
5.0
580
型号
流量Q
扬程(m)
效率（%）
转速（r/min）
电机功率（kW）
必需汽蚀余量（NPSH）r
重量（kg）
(m3/h)
(L/S)
250-250
550
152.8
20
82
1450
45
5.0
620
250-250A
500
139
17
80
1450
37
5.0
550
250-235
500
139
12.5
78
1480
22
4.5
410
250-300
500
139
20
78
1480
37
4.5
550
250-315
550
152.8
32
80
1450
75
5.5
890
250-315A
500
139
28
78
1450
55
5.5
690
250-315B
450
125
24
74
1450
45
5.5
620
250-400
500
139
50
72
1480
90
4.5
1530
300-235
720
200
18
81
1450
55
5.0
1075
300-235A
600
166
15
79
1450
45
5.0
970
300-235B
540
150
12.8
78
1450
37
5.0
925
300-250
720
200
20
83
1450
55
6.0
1085
300-250A
600
166
17
81
1450
45
6.0
980
300-300
720
200
28
82
1480
75
5.0
1230
300-300A
600
166
24
80
1480
75
5.0
1095
300-300B
540
150
21
78
1480
55
5.0
980
300-315
720
200
32
84
1480
90
4.5
1350
300-315A
650
180
28
80
1480
75
4.5
1240
300-315B
580
151
24
78
1480
55
4.5
1100
300-380
720
200
44
84
970
132.0
5.0
1900
300-380A
666
185
38
80
970
110.0
5.0
1700
300-380B
614
170.6
32
78
970
90.0
5.0
1530
300-390
720
200
18
81
980
55
5.0
1300
300-390A
600
167
15
79
980
45
5.0
1220
300-390B
540
150
12.5
77
980
37
5.0
1100
300-400
600
166
50
78
1480
110
5.0
1500
300-480
720
200
28
81
980
75
5.0
1500
300-480A
600
166
24
80
980
75
5.0
1280
300-480B
540
150
21
79
980
55
5.0
1180
350-235
800
222
12.5
83
1480
37
4.5
1050
350-300
800
222
20
82
1480
55
4.5
1230
350-315
800
222
32
84
1480
90
4.5
1650
350-400
800
222
50
83
1480
160
4.5
1950
400-300
1080
300
20
78
1480
90
6.0
1570
400-315
1080
300
32
76
1480
132
6.0
1880
500-300
1200
333
20
80
1480
110
6.0
1800
500-315
1200
333
32
78
1480
160
6.0
2070

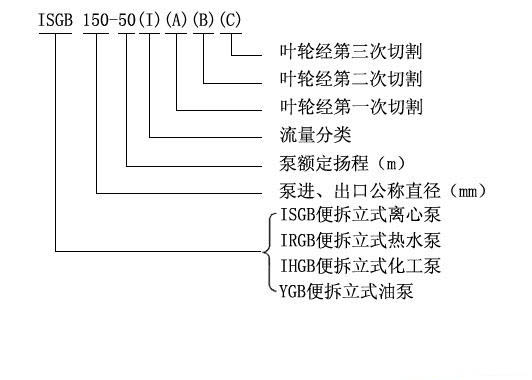

型号意义
起动与停车
起动前准备1、用手拨转泵轴或泵联轴器，叶轮应无卡磨现象，转动灵活。2、打开进口阀门，打开排气阀使液体充满整个泵腔，然后关闭排气阀。^3、用手盘动泵轴以使润滑液进入机械密封端面。4、点动电机，确定转向是否正确。起动与运行1、全开进口阀门，关闭吐出管路阀门。2、接通电源，当泵达到正常转速后，再逐渐打开吐出管路上阀门，并调节到所需工况。3、注意观察仪表读数，检查轴封泄漏情况，正常时机械密封泄漏量≤3滴/分，检査电机、轴承处温升≤70℃， 如果发现异常情况，应及时处理。停车1、逐渐关闭吐出管路阀门，切断电源。2、关闭进口阀门。3、如环境温度低于0℃，应将泵内液体放尽，以免冻裂。4、如长期停用.应将泵拆卸清洗.包装保管。维护与保养运行中的维护与保养1、迸水管路必须高度密封。2、禁止泵在汽蚀状态下长期运行。3、禁止泵在大流量运行时，电机超电流长期运行。4、定时检査泵运行中电机电流值，不得超过电机额定电流。5、泵在运行过程中应有专人看管，以免发生意外。6、泵每运行500小时应对轴承迸行加油。电机功率大于11KW配有加油装置.可用高压油枪直接注入，以保证轴承润滑优良。7、泵迸行长期运行后，由于机械磨损，使机组噪声及振动增大吋，应停车检査，必要吋可更換易损零件及轴承，机组大修期一般为一年。机械密封维护与保养1-机械密封润滑应清洁无固体颗粒。2、严禁机械密封在干磨惰况下工作。3、起动前应盘动泵(电机)几圈，以免突然起动造成密封环断裂损坏。安装说明

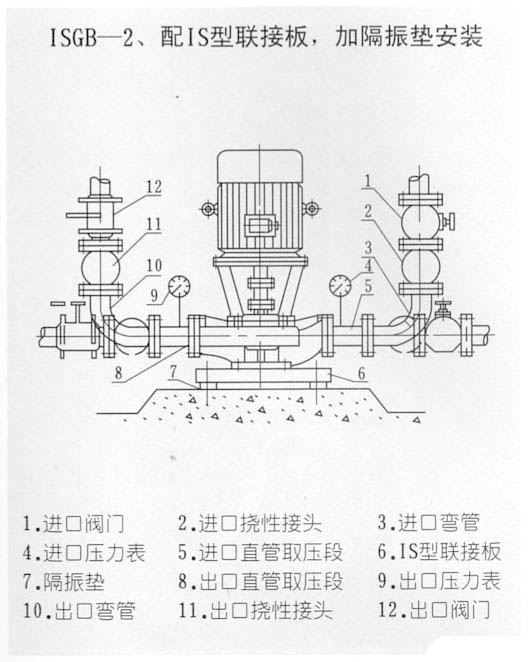

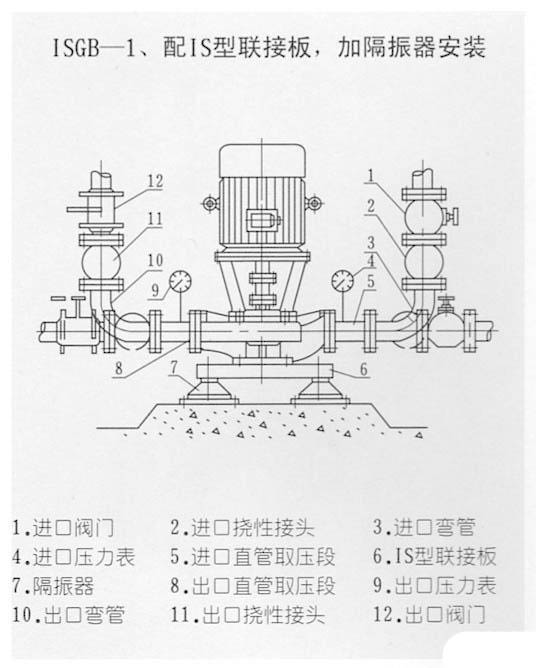

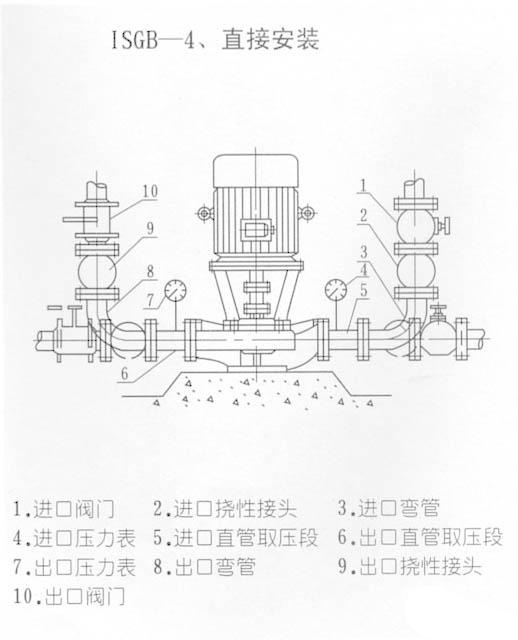

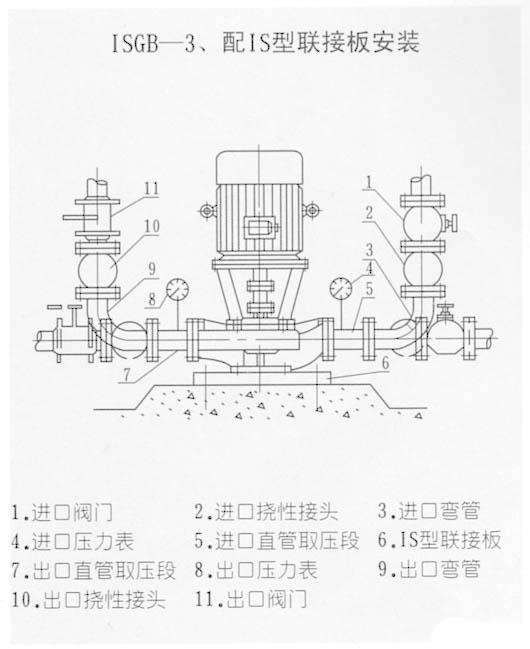

1.安装时管路重量不应加在水泵上，应有各自的支承体，以免使泵变形影响运行性能和寿命。2.为了维修方便和使用安全，在洋的进出口管路上各安装一只调节阍及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，增长水泵的使用寿命。3.泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，周时不得有漏水、漏气现象。4.安装后拨动泵轴，叶轮不应有磨擦声或卡死现象，否则应将泵拆开检查原因。5.泵的安装方式分为硬性联接和柔性联接两种。安装方式

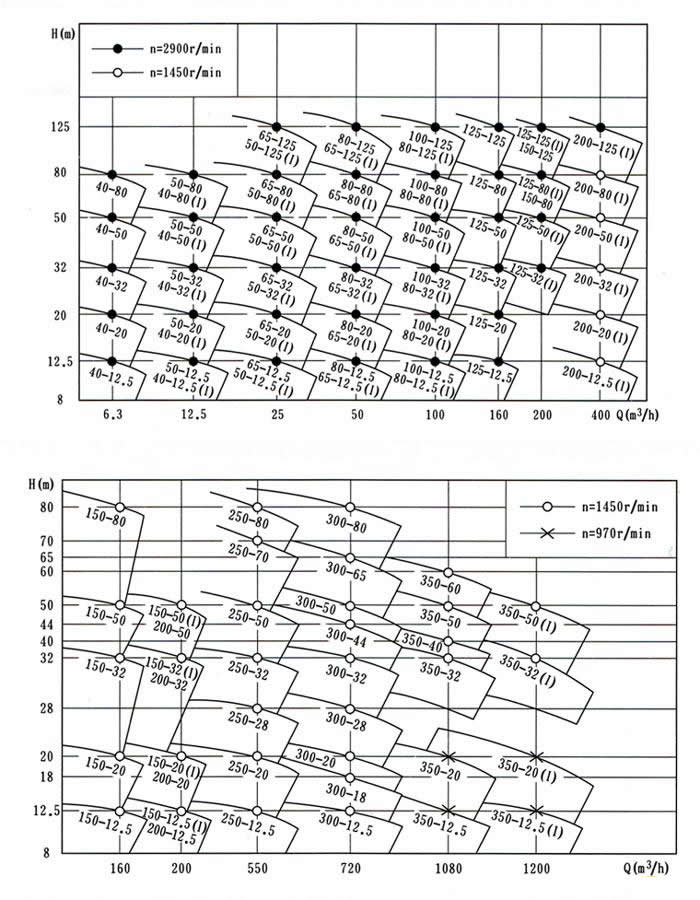

ISGB型便拆立式管道离心泵曲线图谱

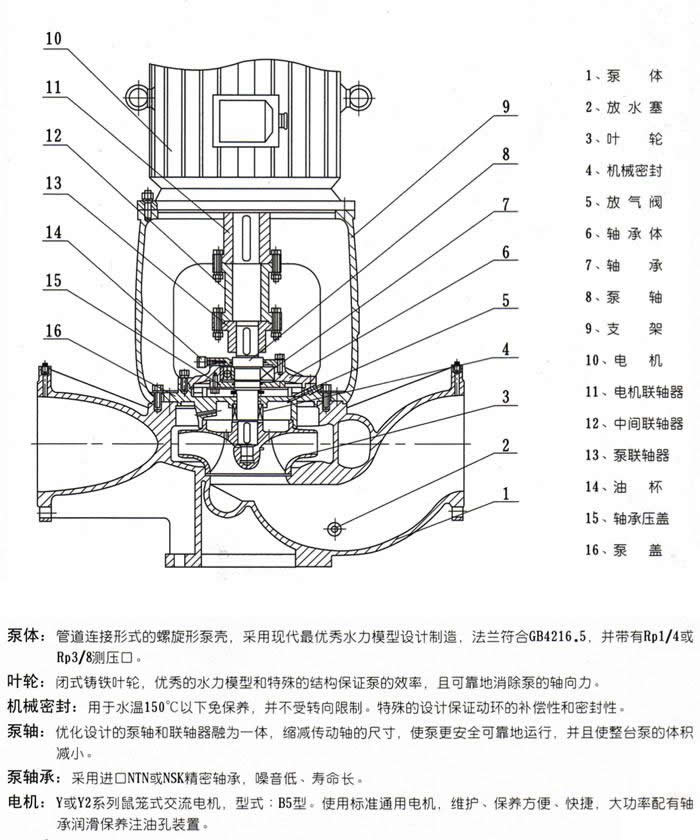

ISGB型便拆立式管道离心泵结构图

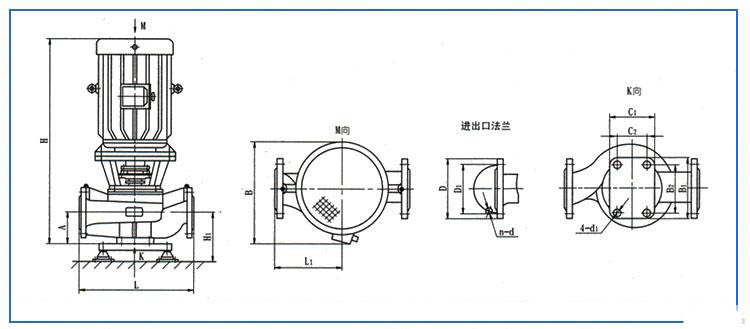

SGB型便拆立式管道离心泵安装尺寸图

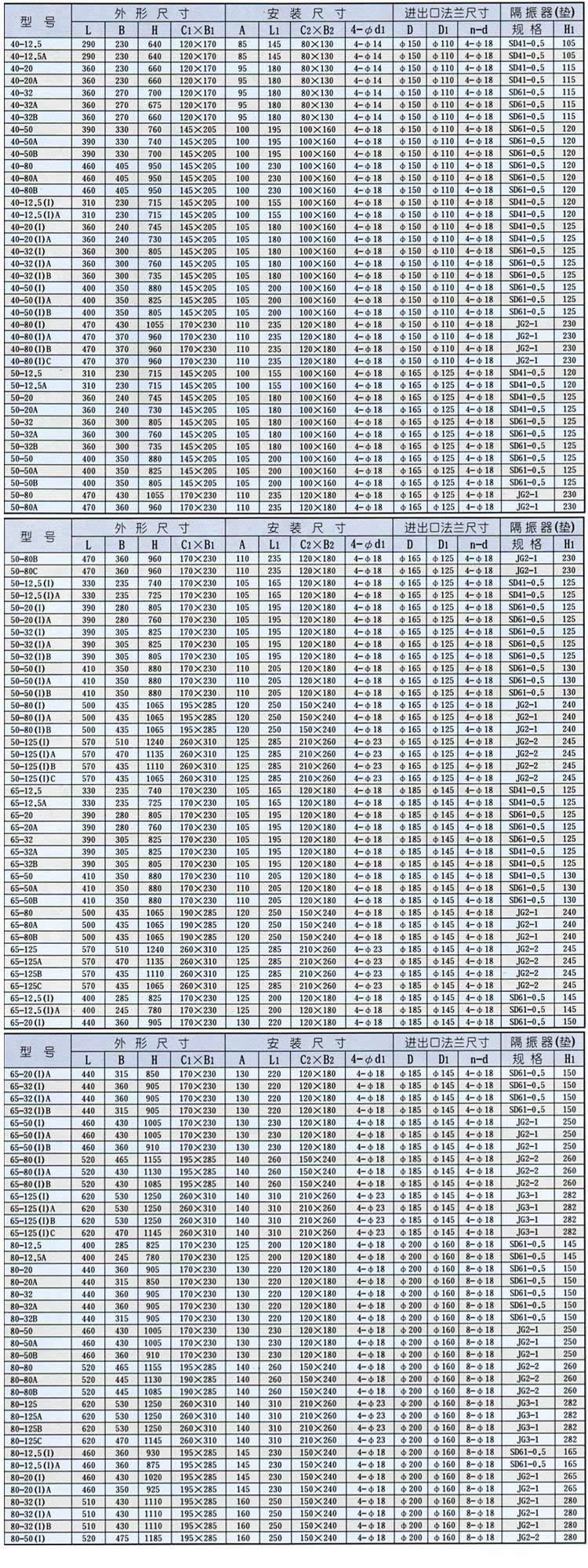

ISGB型便拆立式管道离心泵安装尺寸表
