产品概述
ZMD型产品符合JB/T 7742-1995《小型磁力传动离心泵》标准，为全国磁力泵联合设计的优化产品。结合国外的先进技术，采用外混式结构的自吸塑料磁力泵。该泵以增强聚丙烯为主要材料，自吸时间短、寿命长，是自动化远程控制和流动输送强腐蚀液体的无泄漏泵。
产品特点
1.独特的轴封设计-----轴封采用内装自冷式设计,无须冷却循环管回路
2.自吸式设计---------自吸力特别强劲,自吸可达20f.t (6.1米),并有止回阀设计, 防止泵内液体回流.
3.耐强酸、强碱、抗腐蚀性强,材质为增强聚丙烯(RPP)一次注塑成型,机械强度高.
4.独特的加强筋设计,无温升或长时间运转变形,泄漏之缺点
产品用途
可广泛用于不含固体颗粒腐蚀液体
强酸、强碱
乙醇
漂白剂
照相液
硝酸、盐酸
氢氟酸
醋酸
氢氧化纳
丙酮
四氧乙烷
海水、盐水等等
使用范例A：
1、当应用于气塔时，水槽应足够大，且槽中水位应高于80公分。
2、为了避免外物阻塞入口，请降低入口并要装滤网(网孔孔径约5至7mm，且滤网孔的面积应为入口管径5至10倍)。
3、入口滤网设计时应方便取下清洗。
4、确保供水系统功能良好，避免无水运转。
5、系统应加装保护性断电机构，防止泵长时间空转。
6、当泵装于户外或恶劣环境中时，电机必须加盖护罩。
7、于出入口的管路中加装阀门，方便维护。
使用范例B：
1、当泵应用于抽送化学药水时，请在入口加装相关阀门，方便以后维护系统。
2、必须时时保证液体槽内液体高度，避免泵出现干转、空转。
3、建议采用无单向阀机型。
4、当配管高度大于5米时，需在出口加装逆止阀。
5、出口管路必须固定稳当，不可抖动。
使用范例C：
1、系统入口加装底阀或滤网，以防止颗粒吸入泵浦。
2、保持液位最少高于入口滤网30公分以上，防止吸入气泡
性能参数
|
型 号 |
流 量 |
扬 程 |
电机功率 |
汽蚀余量（m） |
口径 |
效 率 |
重量 |
|
|
进口（mm） |
出口（mm） |
|||||||
|
40ZMD-20F |
6 |
20 |
2.2 |
3.0 |
40 |
25 |
33 |
110 |
|
40ZMD-25F |
6 |
25 |
4 |
3.0 |
30 |
110 |
||
|
40ZMD-32F |
6 |
32 |
4 |
3.0 |
29 |
110 |
||
|
50ZMD-20F |
15 |
20 |
2.2 |
3.0 |
50 |
32 |
35 |
188 |
|
50ZMD-25F |
15 |
25 |
4 |
3.0 |
41 |
188 |
||
|
50ZMD-32F |
15 |
32 |
5.5 |
3.0 |
38 |
188 |
||
|
50ZMD-45F |
15 |
48 |
7.5 |
3.5 |
48 |
200 |
||
|
65ZMD-25F |
30 |
25 |
7.5 |
3.5 |
65 |
50 |
51 |
200 |
|
65ZMD-32F |
30 |
32 |
7.5 |
3.5 |
52 |
200 |
||
|
65ZMD-45F |
30 |
45 |
11 |
3.5 |
56 |
280 |
||
|
80ZMD-25F |
60 |
25 |
11 |
3.5 |
80 |
65 |
58 |
280 |
|
80ZMD-32F |
60 |
32 |
11 |
3.5 |
55 |
280 |
||
|
80ZMD-45F |
50 |
45 |
18.5 |
4.5 |
52 |
240 |
||
|
注：若规格型号超出此范围，我厂可根据用户要求予以调整 |
||||||||
安装方法和连接要求
1、按基础尺寸做好混凝土基础，同时予埋好地脚螺栓。将机组放在基础上，找正泵的水平，拧紧地脚螺栓。泵应尽可能靠近水池位置。
2、泵的进液管管径不得大于规定要求，且进液管总长不大于5m，在满足要求的情况下，越短越好。进液管底部必须安装滤网，防止过大的颗粒或杂物进入泵体后损坏叶轮或影响泵的工作，过滤面积应大于管路截面积的3-4倍。
3、泵的出液管管路中必须装有阀门，用以调节流量，使泵在规定的流量下工作，防止超量后使泵无法工作。出液管径不得小于规定要求，在可能的情况下出液管径越大越好。出液管总长必须大于进液管总长的1.5倍，在可能的情况下长一些好。
4、不可将进液管道和出液管道的重量支承在泵的进出口法兰上，应固定在各自的支架上。进出液管道连接的各部位必须紧密，不漏气，否则会影响自吸功能和泵的正常运转。
使用方法和维护须知
1、自吸式磁力泵严禁输送含有固体颗粒或含易结晶的介质，不允许在关闭排放口的情况下作连续性运转，需保持小的流量。
2、安装管道时，先接进口管，加满液体后再接出口管。
3、安装完毕后，接上电源，用点动方式检查泵转动是否灵活，检查电机转向是否与转向标志一致。
4、将出口阀门打开约三分之一左右，即可启动自吸泵（即开阀启动），然后慢慢调节出口阀门，使泵能正常工作。
5、输液时，流量、扬程和自吸高度必须控制在规定范围之内，不能相差太大，否则会引起吸空现象，使泵不能正常工作。
6、自吸泵在工作上，不允许产生吸空现象，一旦产生吸空，必须重新引流灌液才能自吸。因此，用户必须有控制低液位的装置或派专人看管，以防止水池内的介质被吸空。
7、自吸泵不能输送会产生大量气泡的介质，也不能输送气液混合介质。
8、在输送含易结晶的介质时，若有一段时间停泵不用，必须冲洗泵腔，不得残留结晶介质，防止结晶后泵再启动时造成损坏；再次使用时，按要求加引液才能自吸。
9、输送一般无结晶介质时，若长时间停泵后再用，在启动前检查泵体内的液体是否充足，请补足后才能自吸。
10、当泵放在液位以下环境中使用或代替管道泵使用时，不可配用空气阀和缓冲阀，在此情况下，请将空气阀和缓冲阀卸下即可。
11、泵出口管道不得安装止回阀，如有则须在止回阀下端设置放气孔。
12、自吸高度可安公式简单算得：清水时自吸3m/介质密度=实际自吸高度。
结构与材料

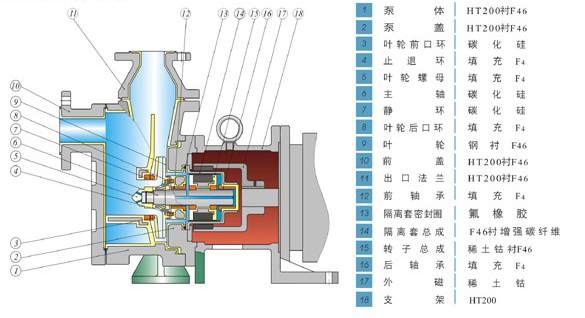

ZMD氟塑料自吸磁力泵其过流部件全部采用目前世界上耐腐蚀性能优秀“塑料王”(氟塑料)制造，泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮均用金属嵌件外包氟塑料整体烧结压制而成 ，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。泵第一次使用前灌液后，第二次及以后使用则无需灌液,直接开机即可吸取输送低于泵安装位置以下的液体。自吸无泄漏的ZMD磁力泵是替代笨重液下泵进口自吸泵的理想选择用泵。
